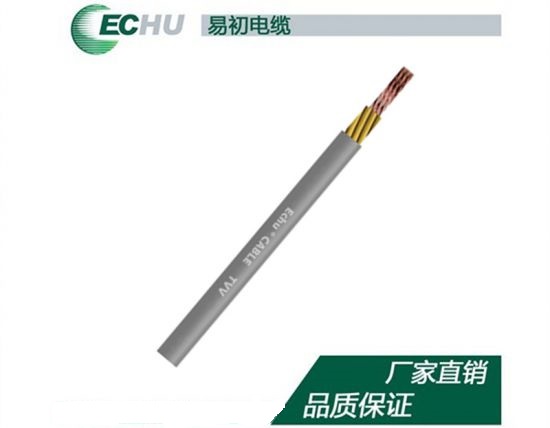

ECHU® TVV.ELEVATOR OBLATE CABLE

●用于电梯安装控制、随行布线、电源、通讯、监控、信号传输等场合

●良好耐油性、耐寒性、耐潮性；优异耐磨性、可承受较大的机械应力与悬挂力

●圆形聚氯乙烯绝缘聚氯乙烯护套电梯电缆，随行综合性能强

典型应用：
适用电梯内外部作随行悬挂、自由悬挂移动速度不超过4米/秒的电梯电缆。

应用标准：
GB5023.6 IEC60227-6，En50214

电缆结构：
导体：精绞无氧裸铜丝 符合GB/T3956第5种或第6种、符合DIN VDE 0295和IEC 228标准
绝缘：PVC/D型聚氯乙烯绝缘
颜色代码：绝缘线芯颜色表示,5芯以上符合GB5023.1-4.2
线芯排列方式：≤24芯：一字排列 ≥24芯：梅花排列芯线绞合后,分组顺序排列
屏蔽线：无氧铜丝编织屏蔽
护套：PVC/ST5耐寒性专用型护套 灰色(RAL7001) 黑色(RAL9005) 橙色(RAL2003)
额定电压：Uo/U300/500V
测试电压：绝缘厚度≤0.6以下的：1500V 成品测试：2000V

最小弯曲半径：
电缆敷设安装允许弯曲半径应不小于电缆小边的6倍

使用温度范围：
-15℃至70℃

抗拉强度：
GB5023.2-3.5规定要求
静态曲绕试验：符合GB5023.2的3.5规定

阻燃实验：
通过GB/T18380.1,GB5023.6试验、符合VDE0472 804部分B类试验和IEC332-1

型号解析：
T:电梯 V：绝缘 V：护套

电梯随行电缆安装注意事项：

电梯电缆线芯是一字排列时

1、自由使用长度大于35m，
2、运行速度大于1.6m/s

上种情况可以考虑电缆中增加镀锌钢丝绳或芳纶沙等。

电梯电缆线芯是梅花型绞合排列时

1、自由悬挂长度大于80m
2、运行速度大于4m/s~10m/s

上种情况可以考虑电缆中增加镀锌钢丝绳。
